1. 수소 배관 운송기술이란?

수소 파이프라인은 기체수소를 배관 내부로 흘려 생산지에서 저장시설이나 최종 소비처까지 지속적으로 운송하는 설비입니다.

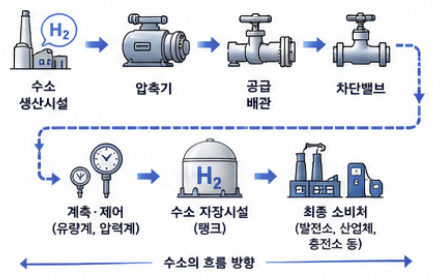

일반적인 배관 시스템은 수소 생산설비와 압축기, 공급배관, 차단밸브, 압력조절장치, 유량계, 누출감지기, 저장시설과 최종 사용설비로 구성됩니다.

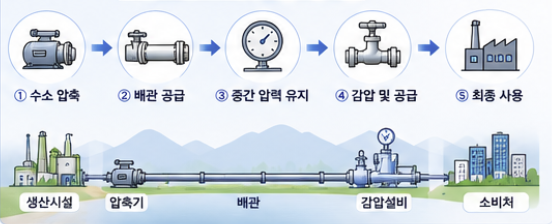

수소는 배관 입구와 출구 사이의 압력차에 의해 이동합니다. 생산지에서 압축기로 압력을 높이면 수소가 배관을 따라 흐르고, 소비처에서는 감압설비로 필요한 압력까지 낮춰 사용합니다.

2. 수소 배관 운송기술이 필요한 이유

특히 산업단지처럼 일정 지역에서 많은 양의 수소를 계속 사용하는 곳에서는 차량 운송보다 수소 배관 운송기술이 효율적인 공급방식이 될 수 있습니다.

3. 수소 파이프라인의 주요 종류

4. 수소 배관 운송기술의 작동원리

5. 수소 배관의 재료와 직경·두께 설계

배관 재료 선정

수소 배관에는 탄소강과 저합금강, 스테인리스강, 고분자와 복합재료 등이 검토됩니다.

재료를 선택할 때는 일반적인 인장강도만 확인해서는 안 됩니다. 수소환경에서의 연성과 파괴인성, 피로균열 성장속도, 수소취성 민감도, 용접성, 사용온도와 압력, 장기 내구성을 함께 평가해야 합니다.

배관 직경 설계

배관 직경은 시간당 수소 공급량과 운송거리, 운전압력과 허용 압력손실을 기준으로 결정합니다.

직경이 너무 작으면 수소의 유속과 마찰손실이 커지고 압축기 소비전력이 증가합니다. 반대로 직경이 지나치게 크면 배관 재료비와 시공비가 늘어납니다.

현재 수요뿐 아니라 앞으로 증가할 수소 사용량까지 반영해 적절한 여유용량을 확보하는 것이 중요합니다.

배관 두께 설계

배관 두께는 내부압력으로 발생하는 원주방향 응력을 견딜 수 있도록 결정합니다.

실제 설계에서는 재료 허용응력과 용접이음 효율, 부식여유, 제작공차, 외부하중, 지반침하, 진동과 반복압력, 목표 설계수명과 안전계수를 함께 반영합니다.

6. 압력 제어와 수소 배관 용접기술

압력과 유량 제어

배관 내부의 압력은 배관 길이와 굴곡, 밸브, 필터와 유량변화에 따라 달라집니다.

압축기와 압력조절밸브, 감압밸브, 안전밸브, 역류방지밸브와 긴급차단밸브를 이용해 안정적으로 제어해야 합니다.

장거리 배관은 중앙제어실에서 압력과 온도, 유량을 실시간으로 확인하고 이상징후가 나타나면 해당 구간을 차단하도록 설계합니다.

배관 용접부 관리

파이프라인은 여러 배관을 용접하거나 플랜지와 피팅으로 연결해 구성합니다. 이 가운데 연결부와 용접부는 대표적인 누출 취약지점입니다.

용접부는 모재와 다른 미세조직이 형성되고 잔류응력과 미세결함이 남을 수 있습니다. 수소가 이 부위에 침투하면 균열이 시작되거나 기존 결함이 빠르게 성장할 수 있습니다.

밸브와 실링부품 설계

수소는 분자가 작아 미세한 틈을 통해서도 누출될 수 있습니다. 따라서 밸브와 플랜지, 피팅과 계측기 연결부의 밀봉성능이 매우 중요합니다.

수소용 오링과 가스켓은 낮은 수소투과성과 반복압력 내구성, 온도변화 내구성, 압출손상 저항성과 장기 기밀성을 갖춰야 합니다.

고압수소가 고무 실링재 내부로 침투한 뒤 압력이 급격히 떨어지면 내부 수소가 팽창해 균열이나 블리스터가 생길 수 있으므로 감압속도도 관리해야 합니다.

7. 수소 누출감지와 지지구조

수소 누출감지와 환기설비

수소는 색과 냄새가 없어 사람이 직접 누출을 알아차리기 어렵습니다.

또한 공기보다 가벼워 누출되면 위쪽으로 빠르게 이동합니다. 실내나 밀폐공간에서는 천장 부근에 모일 수 있으므로 검지기와 환기설비의 위치가 중요합니다.

열팽창과 배관 지지구조

배관은 온도변화에 따라 길이가 늘어나거나 줄어듭니다. 열팽창을 적절히 흡수하지 못하면 배관과 용접부, 밸브와 장비 연결부에 과도한 응력이 발생합니다.

이를 방지하기 위해 배관 루프와 익스팬션 조인트, 슬라이딩 서포트, 고정점과 가이드, 진동방지 지지대를 적용합니다.

지상배관은 온도와 진동, 차량충돌 위험을 검토하고 매설배관은 토압과 지반침하, 지진, 외부굴착과 부식위험을 함께 평가해야 합니다.

8. 수소 배관 운송기술의 핵심 문제, 수소취성

수소취성은 금속 내부에 침투한 수소 때문에 재료의 연성과 인성이 감소하고 예상보다 쉽게 균열이나 파손이 발생하는 현상입니다.

일반적인 금속은 하중을 받으면 어느 정도 늘어나거나 변형된 뒤 파손됩니다. 그러나 수소의 영향을 받은 금속은 변형능력이 감소해 작은 결함이나 응력집중부에서도 갑작스럽게 균열이 발생할 수 있습니다.

수소가 금속 내부로 들어가는 과정

수소가스가 금속 표면에 닿으면 일부 수소가 원자상태로 분해되어 금속 내부로 확산합니다.

금속 내부로 들어간 수소는 결정립계와 전위, 개재물 주변, 미세기공, 용접부와 열영향부, 균열선단과 잔류응력이 높은 위치에 모일 수 있습니다.

특히 균열의 끝부분은 응력이 집중되어 수소가 축적되기 쉽습니다. 이곳에서 금속원자 사이의 결합력이 낮아지거나 변형거동이 달라지면 균열이 빠르게 성장할 수 있습니다.

9. 수소취성에 영향을 주는 조건

10. 수소취성 대응기술

수소 적합 재료 사용

수소환경에서 충분한 시험과 검증을 거친 재료를 사용해야 합니다.

일반 인장시험뿐 아니라 수소환경에서의 파괴인성과 피로수명, 피로균열 성장률, 수소투과성, 용접부 특성과 장기 노출성능을 평가해야 합니다.

과도한 고강도재 사용 제한

배관두께와 무게를 줄이기 위해 고강도재를 사용할 수 있지만 수소취성 민감도가 함께 높아질 수 있습니다.

강도와 두께, 제작성과 용접성, 수소 적합성을 함께 비교해 적절한 재료등급을 선택해야 합니다.

응력집중과 잔류응력 최소화

급격한 형상변화와 날카로운 모서리, 과도한 단차를 줄여야 합니다.

용접부와 분기관, 밸브 연결부처럼 응력이 집중되는 위치에는 충분한 곡률과 보강구조를 적용하고 필요한 경우 후열처리로 잔류응력을 낮춥니다.

압력변동 관리

급격한 가압과 감압은 배관과 실링부품에 반복하중을 발생시킵니다.

압력변화 속도를 제어하고 불필요한 압력사이클을 줄이면 피로손상과 실링부품 손상을 줄일 수 있습니다.

정기검사와 배관 건전성 평가

수소 배관 운송기술에서는 미세균열을 조기에 발견하는 검사가 매우 중요합니다.

초음파검사와 방사선투과검사, 자분탐상검사, 침투탐상검사, 음향방출검사와 누출시험을 적용할 수 있습니다.

장거리 매설배관은 배관 내부를 이동하면서 부식과 변형, 균열을 탐지하는 인라인 검사장비를 활용합니다.

11. 기존 천연가스 배관을 수소에 사용할 수 있을까?

수소 인프라를 빠르게 확대하기 위해 기존 천연가스 배관을 수소 운송에 활용하는 방안이 검토되고 있습니다.

기존 인프라를 이용하면 신규 건설비를 줄일 수 있지만 모든 천연가스 배관이 수소 운송에 적합한 것은 아닙니다.

기존 천연가스 인프라를 활용한 수소 운송과 관련한 기술자료는 미국 에너지부 수소 파이프라인 자료 에서도 확인할 수 있습니다.

오래된 배관은 재료정보와 용접이력, 운전기록이 부족할 수 있습니다. 따라서 재료시험과 건전성 평가를 실시하고 필요하면 운전압력을 낮추거나 취약구간을 교체해야 합니다.

12. 복합재 수소배관이라는 대안

금속배관의 수소취성 문제를 줄이기 위해 고분자와 복합재료 기반의 파이프도 연구되고 있습니다.

대표적인 형태가 섬유강화 복합재 파이프입니다. 복합재 배관은 금속보다 수소취성의 영향을 적게 받고 부식에 강하며 무게가 가볍습니다.

긴 길이로 제작하면 연결부 수를 줄이고 시공성을 높일 수 있다는 장점도 있습니다.

13. 수소 배관 운송기술의 안전관리

14. 수소 파이프라인의 장점과 한계

15. 수소 배관 운송기술 핵심 정리

수소 배관 운송기술 자주 묻는 질문
