수소는 정말 위험한가요?
수소 위험 특성과 안전성 완벽 이해
폭발범위, 착화에너지, 누설과 화염 특성부터
수소자동차와 수소충전소의 안전기술까지 알아봅니다.
수소 위험 특성을 이야기할 때 많은 사람이 가장 먼저 떠올리는 것은 폭발이나 화재입니다. 수소는 매우 가볍고 분자 크기가 작으며, 기존의 액체연료나 가스연료와 다른 연소·누설 특성을 가지고 있습니다.
그러나 위험 특성이 있는 연료는 수소뿐만이 아닙니다. 휘발유, LPG, LNG도 각각 가연범위와 착화조건, 누설 후 이동 방향이 다르며 연료의 특성에 맞는 별도의 안전관리가 필요합니다.
따라서 수소를 무조건 위험하거나 완전히 안전한 연료로 단정하기보다, 수소 위험 특성을 정확하게 이해하고 감지·환기·차단·방폭기술을 적용하는 것이 중요합니다.
수소는 넓은 가연범위와 낮은 착화에너지, 쉬운 누설이라는 주의점이 있지만 공기보다 매우 가벼워 개방된 공간에서는 빠르게 위쪽으로 확산되는 특성도 있습니다.
수소 위험 특성은 왜 주목받을까?
수소는 가장 가벼운 기체이며 분자 크기도 매우 작습니다. 이러한 성질 때문에 설비의 미세한 틈으로 누설될 가능성이 있고, 공기와 일정 비율로 혼합된 상태에서 점화원을 만나면 연소할 수 있습니다.
대표적인 수소 위험 특성은 넓은 가연범위, 낮은 최소 착화에너지, 높은 누설 가능성과 육안으로 확인하기 어려운 화염입니다. 반대로 누설된 수소가 빠르게 상승하는 성질은 개방된 환경에서 가스가 오래 머무는 것을 줄여주는 요소가 됩니다.
공기 중 수소 농도가 약 4~75% 범위일 때 연소할 가능성이 있습니다.
작은 정전기나 전기 스파크도 조건에 따라 점화원이 될 수 있습니다.
분자 크기가 작아 배관과 연결부에 높은 수준의 기밀관리가 요구됩니다.
순수한 수소 화염은 밝은 낮에 육안으로 식별하기 어려울 수 있습니다.
공기보다 매우 가벼워 개방된 환경에서는 누설 후 위쪽으로 빠르게 이동합니다.
수소 자체에는 탄소가 없어 순수한 수소 연소에서는 그을음이 거의 발생하지 않습니다.
수소 위험 특성 1｜넓은 가연범위
가연범위란 공기 중에서 연료가 불이 붙어 연소할 수 있는 농도 범위를 말합니다. 흔히 폭발범위라는 표현도 사용하지만, 실제 폭발 여부는 공간 조건과 압력, 점화원 등에 따라 달라집니다.
수소는 공기 중 농도가 약 4~75%일 때 연소가 가능한 것으로 알려져 있습니다. 다른 연료와 비교하면 가연 가능한 농도 범위가 넓기 때문에 누설감지와 환기가 매우 중요합니다.
| 연료 | 공기 중 가연범위 | 주요 안전관리 |
|---|---|---|
| 수소 | 약 4~75% | 누설감지, 상부 환기, 점화원 통제가 중요합니다. |
| 메탄 | 약 5~15% | 밀폐공간의 가스 축적에 주의해야 합니다. |
| LPG | 약 2.1~9.5% | 공기보다 무거워 낮은 공간의 축적에 주의해야 합니다. |
| 휘발유 증기 | 약 1.4~7.6% | 증기가 바닥 부근에 머물지 않도록 관리해야 합니다. |
가연범위 안에 있다는 이유만으로 즉시 폭발이 발생하는 것은 아닙니다. 연소나 폭발이 발생하려면 다음 세 가지 조건이 함께 형성되어야 합니다.
수소와 공기가 연소 가능한 농도로 혼합되어야 합니다.
연소반응을 지속할 수 있는 산소가 존재해야 합니다.
불꽃이나 전기 스파크, 고온 표면 등의 점화원이 필요합니다.
가스가 위험 농도로 축적되지 않도록 감지와 환기를 적용하고, 점화원이 발생하지 않도록 방폭·접지설계를 적용하며, 이상이 감지되면 수소 공급을 자동으로 차단합니다.
수소 위험 특성 2｜낮은 착화에너지
착화에너지는 공기와 혼합된 연료에 불이 붙기 위해 필요한 최소 에너지입니다. 수소의 최소 착화에너지는 특정 조건에서 약 0.02mJ 수준입니다.
이는 메탄이나 LPG, 휘발유 증기보다 낮은 수치입니다. 따라서 수소 설비에서는 일반적인 전기 스파크뿐 아니라 작업자와 장비에서 발생할 수 있는 정전기까지 고려해야 합니다.
| 연료 | 최소 착화에너지 | 안전관리의 의미 |
|---|---|---|
| 수소 | 약 0.02mJ | 접지와 정전기 방지, 방폭설비가 중요합니다. |
| 메탄 | 약 0.28mJ | 누설감지와 점화원 관리가 필요합니다. |
| LPG | 약 0.25mJ | 가스 축적과 점화원 통제가 중요합니다. |
| 휘발유 증기 | 약 0.24mJ | 증기 확산과 화기·스파크 관리가 필요합니다. |
수소 설비의 점화 예방대책
- 설비와 차량을 전기적으로 연결하는 접지 시스템
- 가연성 가스 환경에 맞게 설계된 방폭형 전기설비
- 작업자와 장비에서 발생할 수 있는 정전기 방지대책
- 화기와 불꽃, 흡연을 제한하는 안전관리구역
- 이상신호 발생 시 수소 공급을 차단하는 긴급차단시스템
수소 위험 특성 3｜누설과 빠른 확산
수소는 분자 크기가 매우 작기 때문에 밸브와 피팅, 배관 연결부와 밀봉부에서 높은 수준의 기밀성이 요구됩니다. 설비 제작과 유지관리 과정에서도 정기적인 누설검사가 중요합니다.
하지만 수소는 공기보다 매우 가볍습니다. 누설되면 LPG나 휘발유 증기처럼 바닥에 머무르기보다 주로 위쪽으로 빠르게 상승하고 확산되는 경향이 있습니다.
| 연료 | 누설 후 주요 거동 | 감지·환기 위치 |
|---|---|---|
| 수소 | 위쪽으로 빠르게 상승하고 확산 | 천장과 상부 공간 중심 |
| 메탄·LNG 기화가스 | 공기보다 가벼워 위쪽으로 상승 | 상부 공간 중심 |
| LPG | 바닥과 낮은 공간에 축적 가능 | 바닥과 하부 공간 중심 |
| 휘발유 증기 | 바닥과 낮은 지점에 체류 가능 | 하부 공간 중심 |
이러한 수소 위험 특성을 고려하여 실내 수소설비의 가스감지기와 환기구는 상부와 천장 부근에 배치합니다. 또한 수소가 고일 수 있는 막힌 구조나 포켓 공간을 줄이는 설계가 필요합니다.
개방된 공간에서는 빠르게 확산될 수 있지만, 천장이 막힌 실내나 환기가 부족한 장소에서는 상부에 수소가 축적될 수 있습니다. 따라서 강제환기와 가스감지설비를 함께 적용해야 합니다.
수소 위험 특성 4｜잘 보이지 않는 화염
순수한 수소가 연소할 때 발생하는 화염은 옅은 청색을 띠며 밝은 낮에는 육안으로 확인하기 어려울 수 있습니다. 수소 자체에는 탄소성분이 없어 연기와 그을음이 거의 발생하지 않는 것도 이유입니다.
사람이 눈으로 확인하기 어렵기 때문에 수소 설비에서는 자외선과 적외선을 감지하는 전용 화염감지기를 사용합니다.
- 자외선 파장을 감지하는 UV 화염감지기
- 적외선 신호를 감지하는 IR 화염감지기
- 서로 다른 감지방식을 결합한 복합형 화염감지기
- 열원을 영상으로 확인하는 열화상 감지장비
- 가스누설과 화염신호를 연동하는 안전제어시스템
수소 화염은 밝은 낮에 육안으로 거의 보이지 않을 수 있으므로 사람의 감각에만 의존하지 않고 전용 감지장비를 사용해야 합니다.

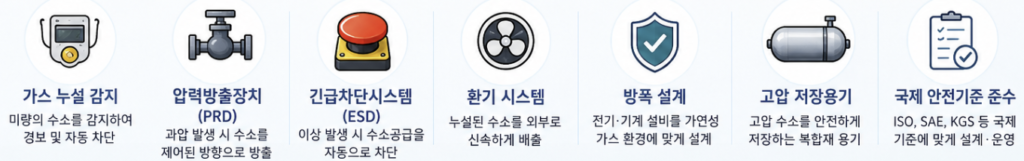

수소 위험 특성에 대응하는 안전기술
수소에는 특별히 관리해야 하는 위험요소가 있지만, 위험요소가 있다는 사실이 실제 사용이 안전하지 않다는 의미는 아닙니다.
현재 수소자동차와 수소충전소에는 누설 예방과 조기감지, 자동 차단, 환기와 압력방출을 연결한 다중 안전설계가 적용됩니다.
미량의 수소를 감지해 경보를 발생시키고 안전제어시스템으로 신호를 전달합니다.
누설과 충돌, 비정상 압력이 감지되면 수소 공급경로를 자동으로 차단합니다.
화재 등으로 용기압력이 비정상적으로 높아질 때 수소를 제어된 방향으로 방출합니다.
누설된 수소가 특정 공간에 축적되지 않도록 외부로 배출합니다.
전기장비가 점화원이 되지 않도록 가연성 가스 환경에 맞게 설계합니다.
라이너와 탄소섬유 복합재층을 사용해 고압수소를 견디도록 설계합니다.
수소자동차에 적용되는 안전설계
수소자동차는 고압수소를 차량에 저장하므로 용기의 내압성뿐 아니라 밸브와 배관, 충돌안전과 설치 위치를 함께 고려합니다.
- 고압 반복충전과 사용환경을 고려한 Type 4 수소저장용기
- 차량 충돌과 이상신호 발생 시 수소 공급을 차단하는 밸브
- 차량 내부의 수소누설을 확인하는 가스감지센서
- 배관 손상과 비정상 압력을 줄이기 위한 압력제어장치
- 화재 시 용기 내부압력을 제어하는 압력방출장치
- 승객 공간과 차체 구조를 고려한 수소용기 배치
수소충전소에 적용되는 안전설계
수소충전소에서는 저장과 압축, 냉각, 충전 과정이 연속적으로 이루어집니다. 따라서 압력과 온도, 누설 여부를 실시간으로 확인하는 제어시스템이 적용됩니다.
- 설비 상부와 주요 연결부에 설치되는 수소 가스감지기
- 비정상 신호 발생 시 작동하는 긴급차단시스템
- 안전밸브와 압력방출장치를 이용한 과압 보호
- 정전기와 전기스파크를 줄이는 접지·방폭설비
- 누설가스를 외부로 배출하는 자연환기와 강제환기
- 차량 연결상태와 충전압력을 확인하는 충전 인터록
- 안전거리와 방호벽, 차량 충돌방지시설
수소 위험 특성 핵심 정리
수소는 공기 중 약 4~75%의 넓은 가연범위를 가지며 최소 착화에너지도 약 0.02mJ로 낮습니다.
분자 크기가 작아 높은 기밀성이 필요하지만, 공기보다 매우 가벼워 누설 시 위쪽으로 빠르게 확산되는 특성도 있습니다.
순수한 수소 화염은 밝은 낮에 잘 보이지 않을 수 있으므로 전용 UV·IR 화염감지기와 열감지장비가 사용됩니다.
이러한 수소 위험 특성에 대응하기 위해 수소자동차와 수소충전소에는 가스감지기, 환기시스템, 방폭설비, 긴급차단장치와 압력방출장치가 적용됩니다.
결국 수소의 안전성은 연료를 막연하게 두려워하는 것이 아니라 특성을 정확히 이해하고 필요한 안전설계를 적용하는 데서 확보됩니다.
자주 궁금해하는 내용
수소는 작은 불꽃만 있어도 무조건 폭발하나요?
그렇지 않습니다. 가연 가능한 농도의 수소와 산소, 충분한 점화원이 동시에 형성되어야 연소가 발생합니다.
수소는 누설되면 공중으로 모두 사라지나요?
개방된 공간에서는 빠르게 상승하고 확산되는 경향이 있지만, 환기가 부족한 실내나 천장 구조에서는 상부에 축적될 수 있습니다.
수소 화염은 정말 눈에 보이지 않나요?
순수한 수소 화염은 옅은 청색이며 밝은 낮에는 육안으로 식별하기 어려울 수 있습니다. 그래서 수소설비에는 전용 화염감지기를 사용합니다.
수소자동차의 용기는 안전한가요?
수소자동차에는 고압 복합재용기와 차단밸브, 압력방출장치, 누설감지장치 등 여러 단계의 안전대책이 적용됩니다.
관련 자료 함께 보기
수소와 연료전지 안전에 관한 자세한 내용은 미국 에너지부 수소·연료전지 안전자료 에서 확인할 수 있습니다.
수소의 누설과 감지에 관한 실무 자료는 H2Tools 수소 안전정보 를 참고할 수 있습니다.
차량에 수소를 저장하는 구조가 궁금하다면 차량용 수소저장시스템의 구조와 원리 글도 함께 살펴보세요.
수소 위험 특성을 정확히 이해하면 수소를 막연히 두려워하기보다 어떤 안전대책이 필요한지 구체적으로 알 수 있습니다.
수소의 가연범위와 착화조건, 누설방향과 화염특성을 고려해 감지·환기·차단·방폭설계를 적용하면 위험을 체계적으로 관리할 수 있습니다.
다음 글에서는 수소 안전설계를 주제로 안전거리와 압력방출장치, 환기시스템, 수소가스감지기와 긴급차단장치를 자세히 알아보겠습니다.
