수소에너지 기술 이야기
수소충전소 핵심 설비
압축기부터 디스펜서까지
수소를 압축하고 저장한 뒤 냉각하여 차량에 공급하는 충전소 핵심 장비의 역할을 알아봅니다.
수소충전소 핵심 설비는 수소를 단순히 보관하고 차량에 공급하는 장비가 아닙니다.
외부에서 공급된 수소의 압력을 높이고, 차량이 도착하기 전에 고압 저장용기에 미리 보관해야 합니다. 충전이 시작되면 수소의 온도를 낮추고 차량 수소탱크의 상태에 맞춰 압력과 유량을 정밀하게 조절합니다.

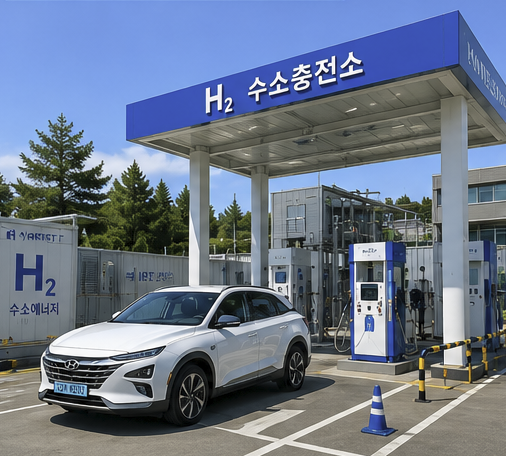

운전자가 직접 보는 부분은 충전기와 노즐 정도이지만 그 뒤에서는 압축기, 고압 저장용기, 프리쿨링 장치, 디스펜서가 하나의 시스템으로 연결되어 작동합니다.
이번 글에서는 수소충전소 핵심 설비의 역할과 작동 원리, 각 장비가 연결되는 과정과 이상 발생 시 적용되는 안전기능까지 차례대로 알아보겠습니다.
수소충전소 핵심 설비 한눈에 보기
① 압축기가 공급된 수소의 압력을 높입니다.
② 고압 저장용기가 충전용 수소를 미리 보관합니다.
③ 프리쿨링 장치가 차량으로 공급할 수소를 냉각합니다.
④ 디스펜서가 차량 상태에 맞춰 수소를 충전합니다.
수소충전소 핵심 설비의 전체 작동 과정
충전소에 들어온 수소는 곧바로 차량으로 이동하지 않습니다. 공급된 수소의 압력이 차량 충전에 충분하지 않을 수 있고 차량이 도착한 뒤 압축을 시작하면 충전시간이 길어지기 때문입니다.
먼저 압축기가 수소의 압력을 높입니다. 압축된 수소는 고압 저장용기에 보관됩니다. 차량이 도착하면 저장용기의 수소가 프리쿨링 장치를 통과하면서 냉각되고 디스펜서가 차량 탱크의 압력과 온도에 맞춰 공급량을 조절합니다.
압력과 온도, 수소 유량과 밸브 상태는 중앙 제어시스템이 실시간으로 확인합니다. 설정된 범위를 벗어나거나 수소누설이 감지되면 공급밸브가 닫히고 충전이 자동으로 중단됩니다.
수소충전소 핵심 설비 1. 수소 압축기
수소 압축기가 필요한 이유
수소가 차량 탱크로 이동하려면 충전소에 저장된 수소압력이 차량 탱크압력보다 높아야 합니다. 압력차가 있어야 수소가 충전소 저장설비에서 차량 수소용기로 이동할 수 있기 때문입니다.
튜브트레일러나 생산설비에서 공급된 수소는 차량에 빠르게 충전하기에 압력이 충분하지 않을 수 있습니다. 압축기는 낮은 압력의 수소를 받아 차량 충전에 필요한 높은 압력으로 올립니다.
승용 수소전기차는 일반적으로 700bar급 저장시스템을 사용하며 수소버스와 일부 상용차는 350bar급 충전방식을 사용합니다. 충전 대상 차량과 하루 처리대수에 따라 압축기의 토출압력과 처리용량이 달라집니다.
대표적인 수소 압축 방식

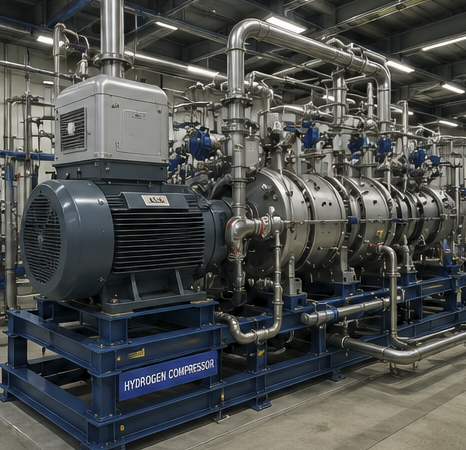

왕복동 압축기
피스톤이 반복해서 움직이며 수소의 부피를 줄이고 압력을 높입니다. 높은 압력을 만들 수 있고 적용 경험이 많지만 피스톤과 실링부품의 정기적인 점검이 필요합니다.
다이어프램 압축기
금속막인 다이어프램을 움직여 수소를 압축합니다. 수소가 윤활유와 직접 닿지 않아 높은 순도를 유지하기 좋고 외부 누설위험도 줄일 수 있습니다.
차세대 압축기
이온액체 압축기와 전기화학식 압축기처럼 마찰과 소음, 부품 마모와 유지보수 부담을 줄이기 위한 새로운 방식도 연구되고 있습니다.
압축기 상태가 중요한 이유
✔ 차량 한 대의 충전시간에 영향을 줍니다.
✔ 시간당 충전할 수 있는 차량 수가 달라집니다.
✔ 충전소의 전력 소비량에 영향을 줍니다.
✔ 고장이 발생하면 충전소 운영이 중단될 수 있습니다.
수소충전소 핵심 설비 2. 고압 저장용기
차량 충전용 수소를 미리 보관합니다
차량이 도착한 뒤 압축기를 가동해 수소를 준비한다면 충전 대기시간이 길어집니다. 이를 줄이기 위해 수소충전소는 압축된 수소를 고압 저장용기에 미리 보관합니다.
고압 저장용기는 압축기에서 공급된 수소를 임시로 저장하고 차량 충전이 시작되면 짧은 시간에 많은 수소를 공급합니다. 이런 역할 때문에 버퍼 저장용기라고도 합니다.
저장용기의 압력과 용량은 하루 충전대수와 차량 한 대당 충전량, 연속충전 간격과 압축기 처리성능을 함께 고려해 결정합니다.

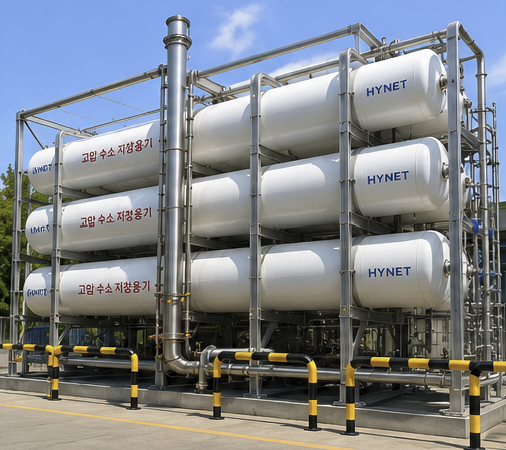

캐스케이드 충전방식이란?
충전소는 모든 저장용기를 같은 압력으로만 운영하지 않고 저압, 중압과 고압 그룹으로 나누어 사용할 수 있습니다. 이를 캐스케이드 충전방식이라고 합니다.
충전 초반
차량 탱크압력이 낮아 저압 또는 중압 저장용기를 사용합니다.
충전 중반
차량 탱크압력이 높아지면 더 높은 압력의 저장용기로 전환합니다.
충전 후반
목표 충전압력에 도달하기 위해 고압 저장용기를 사용합니다.
압력이 서로 다른 저장용기를 단계적으로 사용하면 저장된 수소를 효율적으로 활용할 수 있으며 압축기의 순간적인 부담과 전력 사용량도 줄일 수 있습니다.
고압 저장용기의 안전장치
✔ 수백 bar의 압력을 견디는 고압용기
✔ 과도한 압력상승을 막는 안전밸브
✔ 압력과 온도를 확인하는 센서
✔ 이상 발생 시 수소를 차단하는 자동밸브
✔ 수소누설과 화재를 감시하는 안전설비
수소충전소 핵심 설비 3. 프리쿨링 장치
수소를 미리 냉각하는 이유
고압 수소가 차량 탱크 안으로 빠르게 들어가면 탱크 내부의 압력과 함께 온도도 상승합니다. 짧은 시간에 많은 수소를 공급할수록 온도상승은 더 커질 수 있습니다.
차량 탱크온도가 허용범위를 넘으면 충전속도를 낮춰야 하며 목표량까지 충분히 충전하기 어려울 수 있습니다. 이를 방지하기 위해 차량에 공급하기 전에 수소온도를 낮추는 프리쿨링 장치를 사용합니다.
프리쿨링 온도
700bar급 승용 수소전기차 충전에서는 수소를 약 영하 40℃ 수준으로 냉각해 공급하는 방식이 사용됩니다.

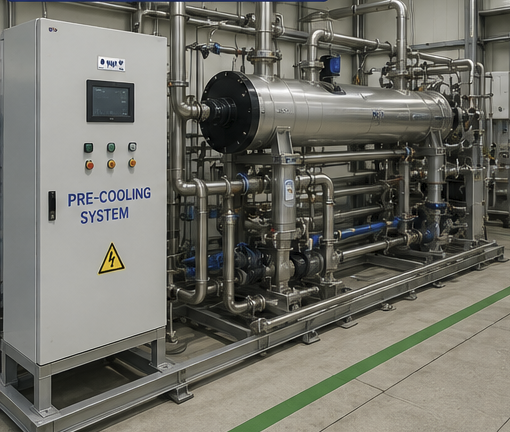

프리쿨링 시스템의 구성
✔ 냉매를 압축하고 순환시키는 냉동기
✔ 수소와 냉매 사이에서 열을 교환하는 열교환기
✔ 냉매 순환배관과 펌프
✔ 수소온도를 확인하는 온도센서
✔ 충전조건에 따라 냉각성능을 조절하는 제어장치
프리쿨링 성능이 부족하면 차량 탱크온도가 빠르게 올라가 충전시간이 길어질 수 있습니다. 따라서 냉각장치는 고속 충전과 차량 수소용기의 안전을 함께 확보하는 중요한 설비입니다.
수소충전소 핵심 설비 4. 수소 디스펜서
운전자가 직접 사용하는 충전장비

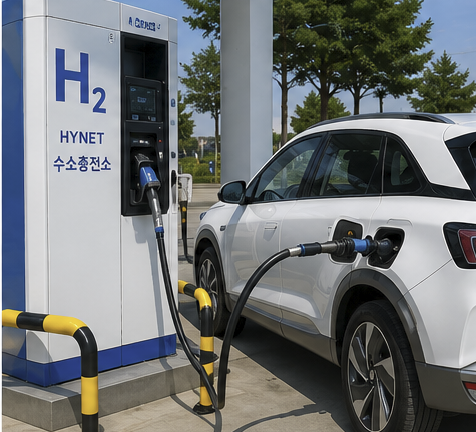

디스펜서는 운전자가 차량에 수소를 충전할 때 직접 사용하는 장비입니다. 외형은 일반 주유기와 비슷하지만 내부에는 고압 수소의 압력과 온도, 유량을 정밀하게 제어하는 장치가 들어 있습니다.
디스펜서는 차량 탱크의 현재 압력과 온도를 확인하면서 수소 공급속도를 조절합니다. 차량 탱크압력이 낮은 충전 초기에는 비교적 빠르게 수소를 공급하고 압력이 높아지는 후반에는 유량을 낮춥니다.
목표 충전압력이나 충전량에 도달하면 수소공급을 자동으로 멈추고 충전호스와 노즐 내부의 압력을 안전하게 해제합니다.
디스펜서의 주요 구성
✔ 고압 수소 충전호스
✔ 차량 충전구에 연결하는 전용 노즐
✔ 압력센서와 온도센서
✔ 공급량을 측정하는 유량계
✔ 자동 차단밸브와 긴급정지 버튼
✔ 차량과 정보를 주고받는 통신장치
✔ 충전상태를 보여주는 화면과 제어컴퓨터
수소 충전이 진행되는 순서
1단계 — 충전노즐의 연결상태를 확인합니다.
2단계 — 차량 탱크의 압력과 온도를 확인합니다.
3단계 — 소량의 수소를 보내 누설 여부를 점검합니다.
4단계 — 차량 상태에 맞춰 고압 수소를 공급합니다.
5단계 — 목표압력에 가까워지면 공급속도를 낮춥니다.
6단계 — 충전을 종료하고 노즐 내부압력을 해제합니다.
수소충전소 핵심 설비 비교
| 설비 | 주요 역할 | 주요 관리항목 |
|---|---|---|
| 압축기 | 수소압력 상승 | 누설·온도·내구성 |
| 저장용기 | 고압 수소 임시저장 | 압력·온도·과압방지 |
| 프리쿨링 | 차량 공급 전 수소냉각 | 냉각온도·열교환성능 |
| 디스펜서 | 차량 수소충전 | 압력·유량·통신·차단 |

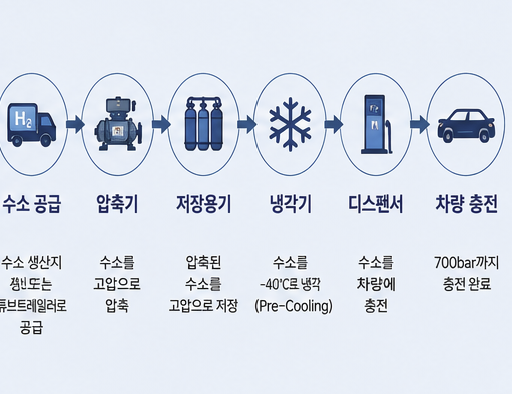

수소충전소 핵심 설비가 함께 작동하는 과정
압축기와 저장용기, 프리쿨링 장치와 디스펜서는 각각 독립적으로 움직이지 않습니다. 모든 장비는 중앙 제어시스템과 연결되어 서로의 운전상태를 확인합니다.
압축기는 저장용기의 현재 압력을 확인하면서 수소를 압축합니다. 저장용기는 차량 충전에 필요한 수소를 미리 준비합니다. 충전이 시작되면 프리쿨링 장치가 수소온도를 낮추고 디스펜서가 차량 상태에 맞춰 공급량을 조절합니다.
설비에 이상이 발생하면 어떻게 될까요?
수소충전소에는 특정 장비에서 이상이 발생했을 때 다른 장비가 계속 운전하지 않도록 인터록 기능이 적용됩니다.
✔ 압축기의 비정상적인 압력 또는 온도 감지
✔ 저장용기의 과압 또는 수소누설 감지
✔ 프리쿨링 온도가 기준에 도달하지 못한 경우
✔ 디스펜서 노즐 연결불량 감지
✔ 차량과 충전기 사이의 통신 이상 감지
✔ 비상정지 버튼이나 화재감지기 작동
이상이 확인되면 수소 공급밸브가 닫히고 압축기와 차량 충전이 자동으로 정지합니다. 상황에 따라 경보와 강제환기설비도 함께 작동해 사고가 확대되는 것을 방지합니다.
수소충전소 핵심 설비 자주 묻는 질문
수소를 왜 저장용기에 미리 보관하나요?
차량이 도착한 뒤 수소를 압축하면 충전 대기시간이 길어집니다. 고압 수소를 미리 저장하면 차량이 도착했을 때 곧바로 충전을 시작할 수 있습니다.
프리쿨링 없이도 수소를 충전할 수 있나요?
천천히 충전하면 온도상승을 줄일 수 있지만 승용 수소전기차를 수 분 안에 충전하려면 프리쿨링이 중요합니다. 냉각성능이 부족하면 충전속도를 낮춰야 합니다.
압축기가 고장 나면 충전할 수 없나요?
저장용기에 고압 수소가 충분히 남아 있다면 제한적으로 충전할 수 있지만 저장압력이 낮아지면 추가 충전이 어렵습니다. 압축기는 충전소 가동률을 좌우하는 핵심장비입니다.
디스펜서는 차량과 어떻게 정보를 주고받나요?
충전방식에 따라 차량과 충전기가 통신을 통해 탱크압력과 온도정보를 주고받습니다. 통신을 사용하지 않는 경우에도 압력과 유량 변화를 감지해 충전상태를 제어합니다.
수소충전소 핵심 설비 관련 자료
수소충전소 핵심 설비 한눈에 정리
① 압축기는 공급된 수소를 차량 충전에 필요한 압력으로 높입니다.
② 고압 저장용기는 차량이 도착하기 전에 충전용 수소를 준비합니다.
③ 캐스케이드 방식은 압력이 다른 저장용기를 순서대로 사용합니다.
④ 프리쿨링 장치는 차량 탱크의 온도상승을 줄입니다.
⑤ 디스펜서는 차량 상태에 맞춰 수소의 압력과 유량을 조절합니다.
⑥ 모든 장비는 중앙 제어시스템과 인터록으로 연결됩니다.
⑦ 이상이 감지되면 수소공급과 차량 충전이 자동으로 중단됩니다.
마무리
수소충전소 핵심 설비는 수백 bar의 고압 수소를 차량에 안전하고 빠르게 공급하기 위해 서로 유기적으로 작동합니다.
압축기는 수소압력을 높이고 저장용기는 충전용 수소를 미리 준비합니다. 프리쿨링 장치는 충전 중 발생하는 차량 탱크의 온도상승을 줄이며 디스펜서는 차량 상태에 맞춰 수소를 공급합니다.
어느 하나의 설비만으로는 빠르고 안정적인 수소 충전이 어렵습니다. 네 가지 설비와 중앙 제어시스템이 정확하게 연동되어야 충전시간과 안전성, 충전소 가동률을 함께 확보할 수 있습니다.
