수소 충전 기술
350bar·700bar와 SAE J2601
차량 종류에 따라 달라지는 수소 충전압력과 프리쿨링, 국제 충전 프로토콜의 역할을 알아봅니다.
수소 충전 기술은 수소전기차의 충전시간과 주행거리, 차량 저장용기의 안전성을 결정하는 핵심 기술입니다.
차량에 탑재되는 수소저장용기의 압력과 운행 목적에 따라 충전방식은 크게 350bar 충전과 700bar 충전으로 구분됩니다.
고압 수소를 짧은 시간 안에 차량으로 공급하려면 압력만 높여서는 안 됩니다. 충전 중 차량 탱크의 온도와 수소 공급속도, 목표 충전량을 함께 관리해야 합니다.
이때 적용되는 대표적인 국제 충전기준이 SAE J2601입니다. 이번 글에서는 수소 충전 기술의 기본 원리와 350bar·700bar 방식의 차이, 프리쿨링과 SAE J2601의 역할을 차례대로 살펴보겠습니다.
수소 충전 기술 핵심 내용
① 350bar 충전은 버스와 트럭 등 대형 상용차에 주로 적용됩니다.
② 700bar 충전은 제한된 공간에 많은 수소를 저장해야 하는 승용차에 적합합니다.
③ 700bar 고속 충전에서는 수소를 미리 냉각하는 프리쿨링이 중요합니다.
④ SAE J2601은 압력과 온도를 고려해 충전속도와 종료시점을 관리합니다.
수소 충전 기술이란?
수소 충전 기술은 충전소에 저장된 고압 수소를 차량의 수소저장용기에 안전하게 공급하는 기술입니다.
휘발유와 경유는 액체 상태로 차량 연료탱크에 들어가지만, 수소전기차는 기체수소를 높은 압력으로 압축해 차량용 저장용기에 보관합니다.
따라서 충전 과정에서는 단순히 수소를 공급하는 것뿐 아니라 압력과 온도, 유량을 동시에 관리해야 합니다.
✔ 차량에 공급하는 수소의 압력
✔ 충전소에서 나오는 수소의 온도
✔ 차량 저장용기의 내부온도
✔ 시간에 따른 압력 상승속도
✔ 차량에 들어가는 수소의 양
✔ 과압과 과열, 수소누설 여부

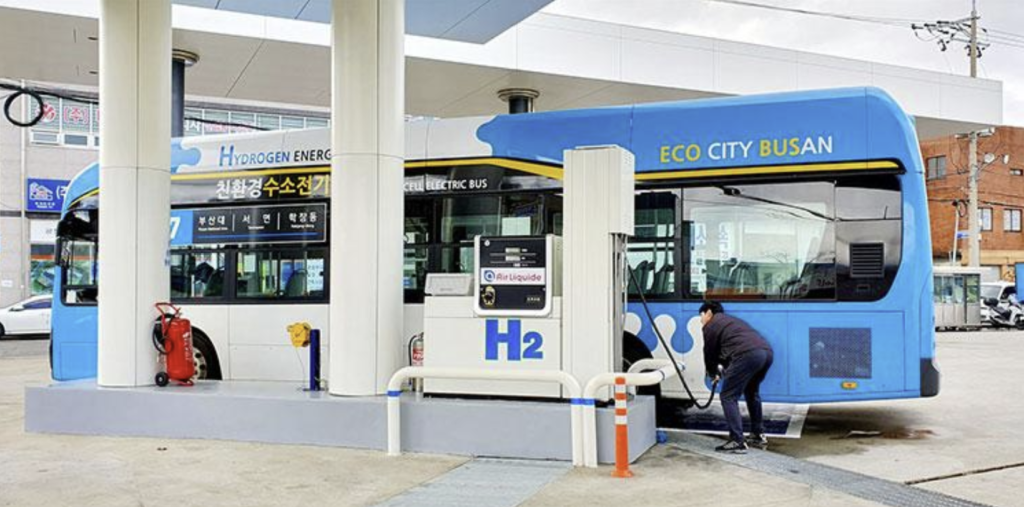

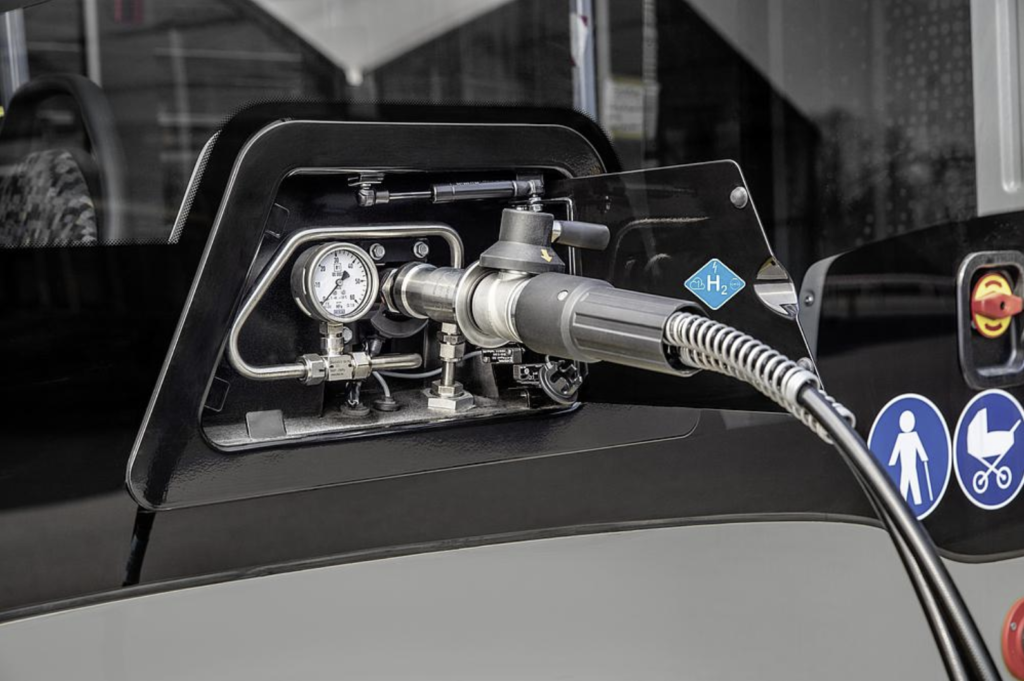

수소 충전 기술 1. 350bar 충전
350bar 충전은 약 35MPa의 압력으로 수소를 차량 저장용기에 공급하는 방식입니다.
주로 수소버스와 수소트럭, 지게차 등 상용·산업용 차량에 적용됩니다. 상용차는 승용차보다 차체가 크고 저장용기를 설치할 수 있는 공간도 넓기 때문에 350bar에서도 운행에 필요한 수소량을 확보할 수 있습니다.
350bar 충전의 장점
설비에 가해지는 부담이 상대적으로 낮습니다
700bar 방식보다 충전압력이 낮아 압축기와 저장용기, 배관과 밸브에 요구되는 압력조건이 상대적으로 낮습니다.
대용량 상용차 충전에 적합합니다
버스와 트럭은 대형 수소저장용기를 여러 개 설치할 수 있어 350bar 방식으로도 충분한 수소량을 확보할 수 있습니다.
유지관리 측면에서 유리할 수 있습니다
초고압 부품에 대한 부담이 비교적 적어 설비 구성과 검사, 유지보수 측면에서 유리할 수 있습니다.
350bar 충전의 한계
같은 크기의 저장용기를 기준으로 하면 350bar는 700bar보다 저장할 수 있는 수소량이 적습니다.
따라서 저장공간이 제한된 승용차에서는 충분한 주행거리를 확보하기 어려울 수 있습니다. 작은 차체에 큰 저장용기를 여러 개 설치하면 실내공간과 적재공간이 줄어들 수 있습니다.

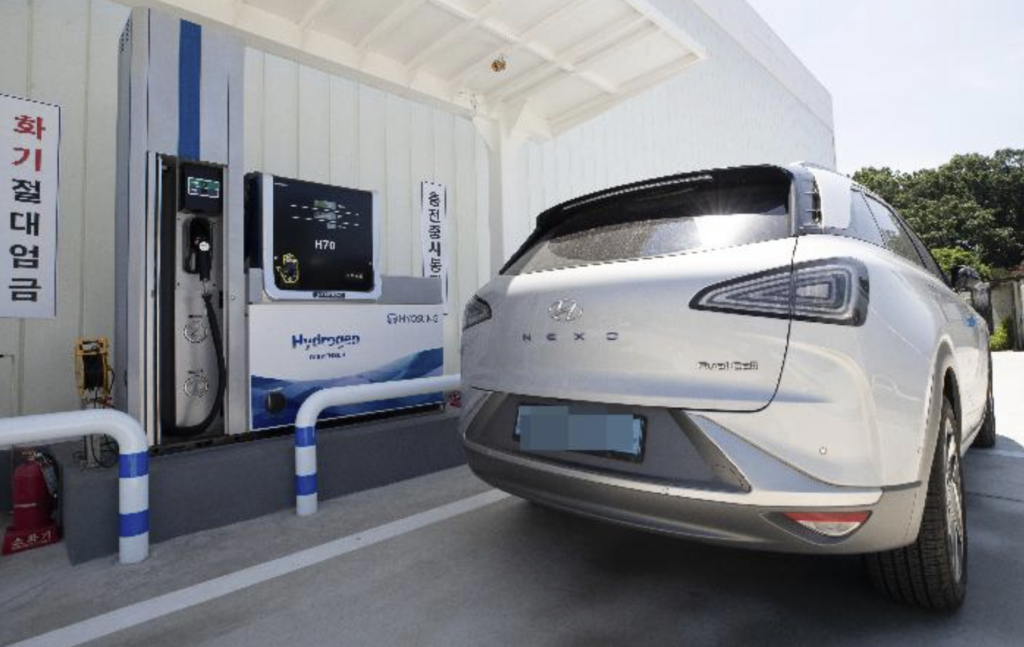

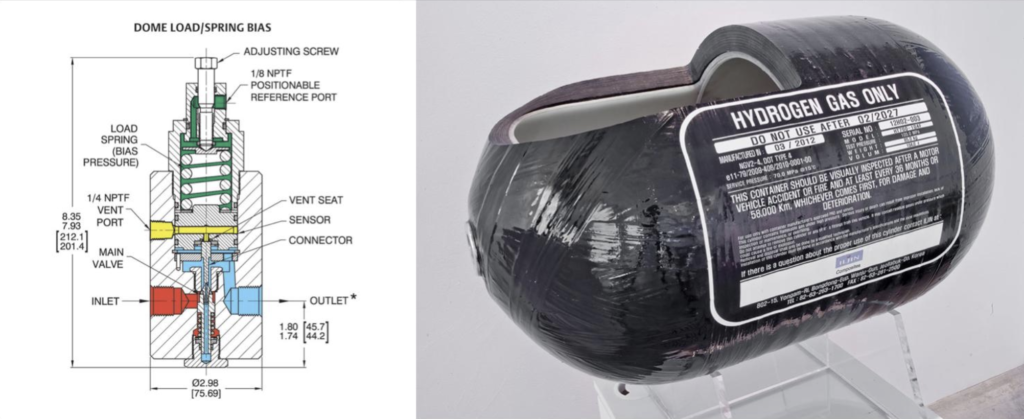

수소 충전 기술 2. 700bar 충전
700bar 충전은 약 70MPa의 초고압으로 수소를 차량 저장용기에 공급하는 방식입니다.
현재 국내외 승용 수소전기차에서 널리 사용하는 방식으로, 제한된 차량공간에 더 많은 수소를 저장할 수 있어 긴 주행거리를 확보하는 데 유리합니다.
700bar 충전의 장점
✔ 같은 용기 부피에서 더 많은 수소를 저장할 수 있습니다.
✔ 승용 수소전기차의 주행거리 확보에 유리합니다.
✔ 제한된 차량공간을 효율적으로 사용할 수 있습니다.
✔ 충분한 충전소 성능이 확보되면 수 분 안에 충전할 수 있습니다.
700bar 충전의 한계
매우 높은 압력을 사용하기 때문에 충전소 압축기와 저장용기, 배관과 밸브에 높은 수준의 내압성능과 신뢰성이 요구됩니다.
또한 고압 수소가 차량 저장용기로 빠르게 들어가면 탱크 내부온도가 크게 상승할 수 있어 정밀한 온도관리와 프리쿨링 설비가 필요합니다.
✔ 고압 압축기와 초고압 저장설비가 필요합니다.
✔ 충전소 구축비용과 유지관리 비용이 증가할 수 있습니다.
✔ 충전 중 차량 탱크온도를 정밀하게 관리해야 합니다.
✔ 고속 충전을 위한 프리쿨링 장치가 필요합니다.
✔ 고압 부품의 정기검사와 예방정비가 중요합니다.

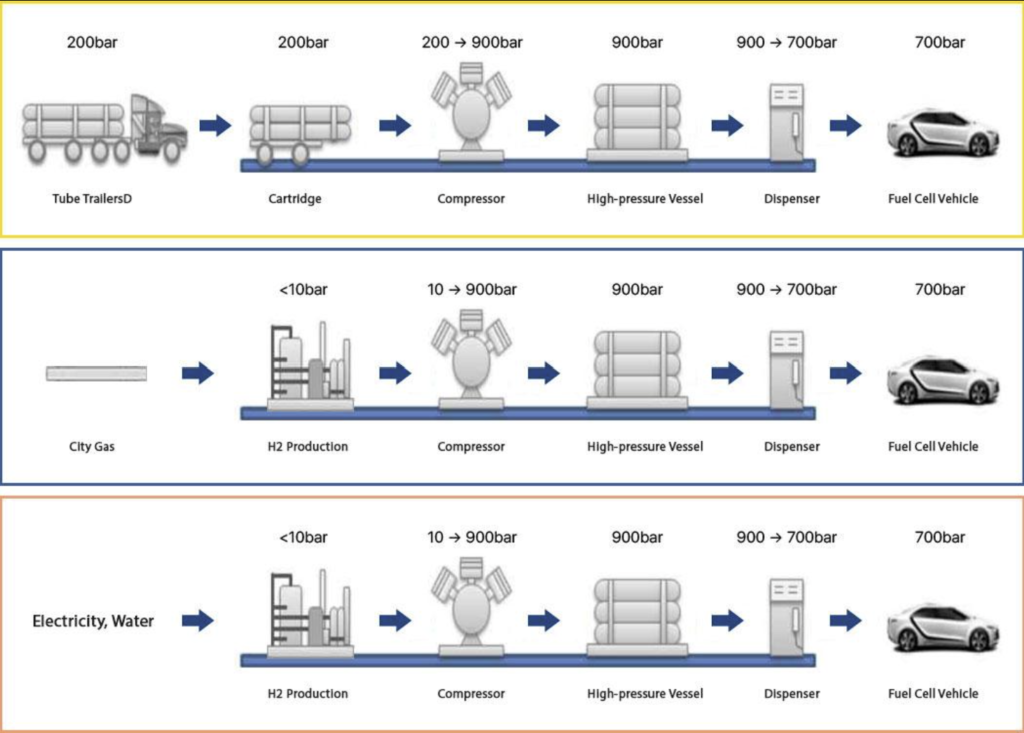

350bar와 700bar 수소 충전 비교
| 구분 | 350bar 충전 | 700bar 충전 |
|---|---|---|
| 대표 압력 | 약 35MPa | 약 70MPa |
| 주요 적용차량 | 수소버스·트럭·상용차 | 승용 수소전기차 |
| 수소 저장밀도 | 상대적으로 낮음 | 높음 |
| 용기 설치공간 | 큰 저장공간 필요 | 제한된 공간 활용에 유리 |
| 충전설비 부담 | 상대적으로 낮음 | 높음 |
| 온도관리 | 충전조건에 따라 필요 | 매우 중요 |
| 프리쿨링 | 조건에 따라 적용 | 고속 충전 시 중요 |
| 주요 목적 | 대용량 상용차 충전 | 승용차 주행거리 확보 |

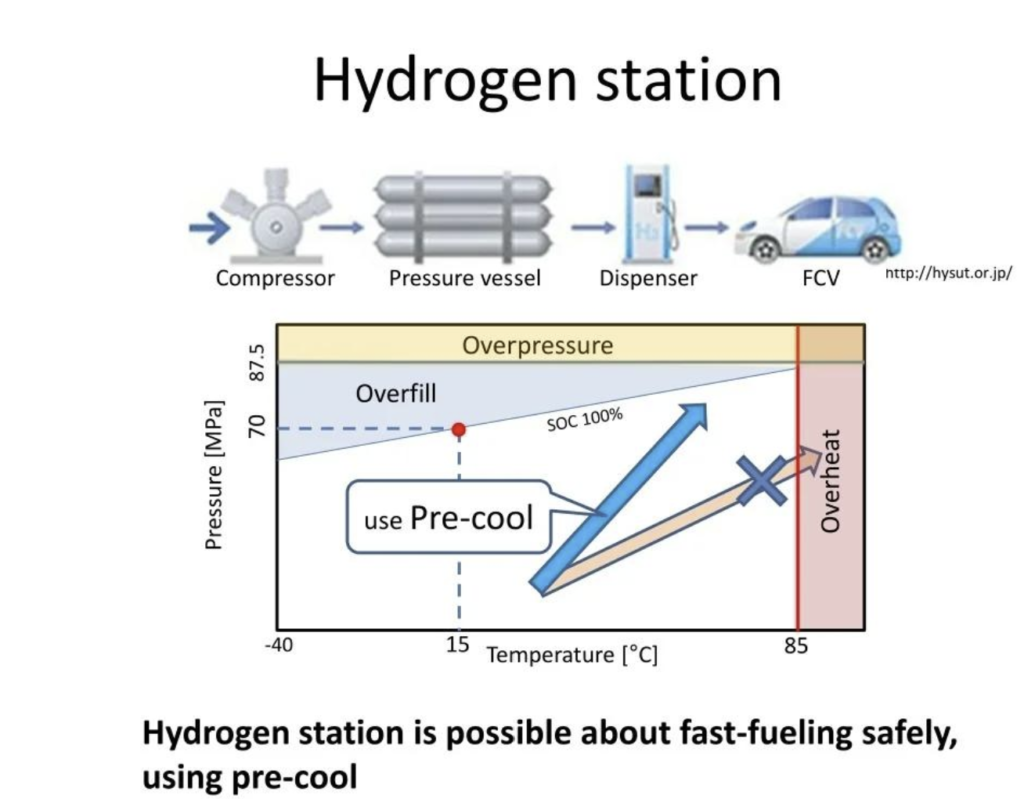

수소 충전 기술에서 프리쿨링이 중요한 이유
수소를 차량 저장용기에 빠르게 충전하면 압력 상승과 함께 탱크 내부온도가 올라갑니다.
차량 저장용기의 온도가 지나치게 높아지면 충전속도를 낮춰야 하며, 목표 충전량까지 수소를 충분히 넣지 못할 수도 있습니다.
이를 방지하기 위해 충전소에서는 차량으로 공급하기 전 수소를 낮은 온도로 냉각합니다. 이 과정을 프리쿨링이라고 합니다.

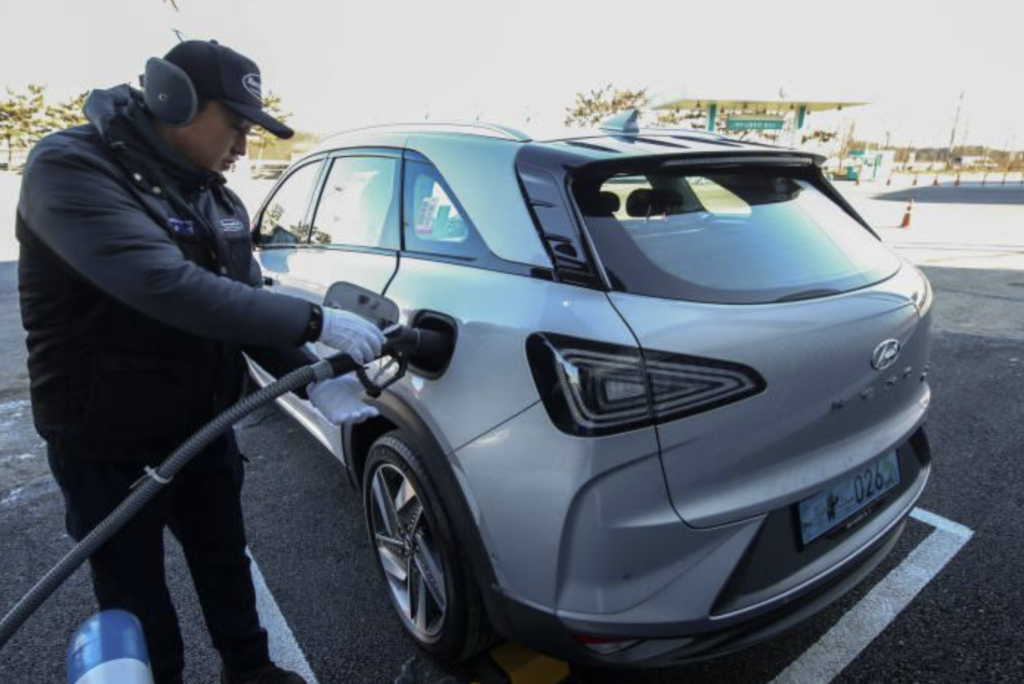

700bar 충전과 프리쿨링
승용 수소전기차의 700bar 고속 충전에서는 수소를 약 영하 40℃ 수준으로 냉각해 공급하는 방식이 활용됩니다.
프리쿨링의 주요 역할
✔ 충전 중 차량 저장용기의 온도상승을 줄입니다.
✔ 높은 수소 충전속도를 유지하는 데 도움이 됩니다.
✔ 과열로 인한 충전중단 가능성을 낮춥니다.
✔ 목표 충전량과 주행거리 확보에 도움이 됩니다.
✔ 차량 수소저장용기의 열적 부담을 줄입니다.
수소 충전 기술 표준 SAE J2601이란?
SAE J2601은 수소전기차에 고압 수소를 안전하고 빠르게 충전하기 위한 충전 프로토콜입니다.
단순히 일정한 압력으로 수소를 공급하는 것이 아니라 차량 저장용기의 초기압력, 주변온도, 공급수소 온도와 목표 충전상태를 종합적으로 고려해 압력 상승속도와 충전 종료시점을 결정합니다.
즉, SAE J2601은 차량과 충전소가 수소 충전 과정에서 따라야 하는 공통 운전기준이라고 할 수 있습니다.
SAE J2601이 필요한 이유
충전속도가 지나치게 빠르면 차량 저장용기의 내부온도가 크게 상승할 수 있습니다. 반대로 충전속도가 너무 느리면 충전시간이 길어져 운전자의 사용 편의성이 떨어집니다.
SAE J2601은 차량 저장용기의 안전성과 짧은 충전시간을 함께 확보하기 위해 수소 충전 조건을 표준화합니다.
✔ 과압과 과열 방지
✔ 수소 충전시간 단축
✔ 목표 충전량 확보
✔ 차량과 충전소의 호환성 향상
✔ 차량 수소저장용기 보호
SAE J2601에서 관리하는 충전조건
차량 저장용기의 초기압력
충전 시작 전에 차량 저장용기에 남아 있는 수소압력을 확인합니다. 초기압력이 낮으면 충전해야 할 수소량이 많고, 초기압력이 높으면 필요한 충전량이 줄어듭니다.
주변온도
외부온도는 충전 중 차량 탱크온도에 영향을 줍니다. 여름철처럼 주변온도가 높으면 탱크온도가 더 빠르게 상승할 수 있어 충전속도를 정밀하게 관리해야 합니다.
공급되는 수소의 온도
차량에 공급되는 수소온도는 차량 저장용기의 온도상승과 실제 충전량에 영향을 줍니다. 700bar 고속 충전에서는 프리쿨링된 수소를 공급합니다.
압력 상승속도
충전 초기부터 압력을 급격하게 높이지 않고 차량 저장용기의 초기압력과 온도조건에 따라 압력 상승속도를 조절합니다.
목표 충전상태와 종료시점
차량 저장용기의 정격압력과 온도조건을 고려해 최종 충전상태를 결정합니다. 압력이나 온도가 허용범위에 도달하면 충전이 자동으로 종료됩니다.
SAE J2601에 따른 수소 충전 과정
차량을 충전 위치에 정차하고 시동을 끕니다.
차량의 수소 주입구에 전용 충전노즐을 연결합니다.
충전소가 노즐 체결상태와 차량 충전 가능 여부를 확인합니다.
차량 저장용기의 초기압력과 충전조건을 확인합니다.
주변온도와 공급수소 온도를 기준으로 충전속도를 계산합니다.
프리쿨링된 고압 수소를 차량 저장용기로 공급합니다.
충전 중 압력과 온도, 수소 유량을 계속 감시합니다.
목표 충전상태에 도달하면 수소공급을 자동으로 종료합니다.
노즐과 호스 내부압력을 해제한 뒤 차량에서 분리합니다.
충전 중 이상압력이나 급격한 온도상승, 수소누설이 감지되면 충전시스템은 수소공급을 자동으로 차단합니다.
차량과 수소충전소의 통신
일부 수소전기차와 충전소는 충전 과정에서 차량 저장용기의 상태정보를 주고받습니다.
차량이 저장용기의 압력과 온도정보를 충전소로 전달하면 충전소는 이를 바탕으로 수소 공급속도를 더욱 정밀하게 조절할 수 있습니다.
✔ 차량 저장용기의 내부압력
✔ 차량 저장용기의 현재온도
✔ 차량의 충전 가능압력
✔ 현재 수소 충전 진행상태
✔ 차량 또는 충전설비의 이상 여부
모든 수소 충전이 차량통신에만 의존하는 것은 아닙니다. 통신이 제한되는 경우에도 충전소는 표준화된 압력 상승조건과 온도기준에 따라 충전을 진행할 수 있습니다.
충전압력과 실제 탱크압력이 다른 이유
350bar와 700bar라는 명칭은 차량 저장용기의 대표적인 사용압력을 의미합니다.
실제 충전과정에서는 주변온도와 수소온도에 따라 순간적인 공급압력과 충전 직후의 차량 탱크압력이 다르게 나타날 수 있습니다.
충전 직후에는 차량 탱크 내부의 수소온도가 높아 압력이 높게 나타날 수 있습니다. 시간이 지나 수소온도가 낮아지면 탱크압력도 함께 낮아집니다.
따라서 수소 충전 기술은 압력수치만으로 충전을 종료하지 않고 온도와 압력, 예상 충전량을 함께 고려합니다.
수소 충전시간에 영향을 주는 조건
✔ 차량에 남아 있는 수소량
✔ 차량 저장용기의 전체용량
✔ 350bar 또는 700bar 충전방식
✔ 충전 당시의 주변온도
✔ 프리쿨링 장치의 냉각성능
✔ 수소 압축기의 처리성능
✔ 충전소 고압 저장용기의 현재압력
✔ 직전 차량의 충전 여부
✔ 충전소의 수소 공급상태
여러 대의 차량이 연속해서 충전하면 충전소 고압 저장용기의 압력이 낮아지거나 냉각설비의 부하가 증가할 수 있습니다. 이 경우 다음 차량의 충전시간이 평소보다 길어질 수 있습니다.
350bar 차량과 700bar 충전기의 호환성
350bar 차량과 700bar 차량은 충전압력과 노즐규격이 다르므로 운전자가 임의로 다른 충전기를 사용해서는 안 됩니다.
충전노즐과 차량 주입구에는 잘못된 압력의 충전기가 연결되지 않도록 오충전 방지구조가 적용됩니다.
수소 충전 전 확인사항
차량에 표시된 충전압력과 충전소 안내를 확인하고 반드시 차량규격에 맞는 충전노즐을 사용해야 합니다.
수소 충전 기술에 적용되는 안전장치
✔ 허용압력 이상 상승을 막는 과압 보호장치
✔ 수소누설을 조기에 확인하는 감지기
✔ 이상 발생 시 작동하는 긴급 차단밸브
✔ 온도와 압력을 계속 확인하는 센서
✔ 노즐이 정상 체결되었는지 확인하는 장치
✔ 충전호스 이탈사고를 줄이는 브레이크어웨이 장치
✔ 정전기와 점화원을 관리하는 안전설비
✔ 운전자와 관리자가 사용할 수 있는 비상정지 버튼
충전 중 압력이나 온도가 허용범위를 벗어나면 제어시스템이 수소공급을 자동으로 중단합니다. 노즐이 정상적으로 연결되지 않았거나 수소누설이 확인된 경우에도 충전은 시작되지 않습니다.
수소 충전 기술 자주 묻는 질문
승용 수소차는 왜 700bar 충전을 사용할까요?
승용차는 수소저장용기를 설치할 공간이 제한되어 있습니다. 같은 용기 부피에서 더 많은 수소를 저장하고 긴 주행거리를 확보하기 위해 700bar 방식이 사용됩니다.
수소버스는 왜 주로 350bar 충전을 사용할까요?
버스는 차량 크기가 커 대형 수소저장용기를 여러 개 설치할 수 있습니다. 따라서 350bar에서도 운행에 필요한 수소량을 확보할 수 있으며, 충전소 설비부담도 상대적으로 줄일 수 있습니다.
프리쿨링 장치가 고장 나면 충전할 수 있나요?
냉각온도가 충전조건을 충족하지 못하면 고속 충전이 제한되거나 충전이 중단될 수 있습니다. 차량 탱크의 과도한 온도상승을 방지하기 위한 안전조치입니다.
수소 충전시간은 항상 같나요?
차량의 수소 잔량과 주변온도, 충전소 저장압력, 압축기와 냉각장치 상태에 따라 실제 충전시간은 달라질 수 있습니다.
수소 충전 기술 관련 자료
수소 충전 기술 핵심 내용 정리
① 350bar 충전은 수소버스와 트럭 등 대형 상용차에 주로 사용됩니다.
② 700bar 충전은 승용차의 수소 저장밀도와 주행거리 확보에 유리합니다.
③ 700bar 방식은 고압 설비와 정밀한 온도제어가 필요합니다.
④ 프리쿨링은 충전 중 차량 저장용기의 온도상승을 줄입니다.
⑤ SAE J2601은 압력과 온도를 고려해 수소 충전속도를 관리합니다.
⑥ 차량과 충전소는 충전상태 정보를 주고받을 수 있습니다.
⑦ 이상압력과 온도, 누설이 감지되면 충전이 자동으로 중단됩니다.
마무리
수소 충전 기술은 차량의 종류와 운행목적에 따라 350bar와 700bar 방식으로 구분됩니다.
350bar 충전은 큰 저장공간을 확보할 수 있는 버스와 트럭에 적합하고, 700bar 충전은 제한된 공간에서 높은 수소 저장밀도와 긴 주행거리를 확보해야 하는 승용 수소전기차에 유리합니다.
특히 700bar 고속 충전에서는 차량 저장용기의 온도상승을 줄이기 위한 프리쿨링 기술이 중요합니다.
SAE J2601은 차량의 초기압력과 주변온도, 공급수소 온도를 고려해 충전속도와 종료시점을 제어함으로써 안전성과 운전자 편의성을 함께 확보하는 역할을 합니다.
앞으로 수소승용차와 수소상용차가 확대될수록 차량 특성에 맞는 충전압력과 국제 충전기준, 고효율 냉각기술의 중요성은 더욱 커질 것입니다.
